Полуприцеп-цистерна для транспортировки жидкой двуокиси углерода ЦЖУ 10

Опубликовано: 30.09.2018

видео Полуприцеп-цистерна для транспортировки жидкой двуокиси углерода ЦЖУ 10

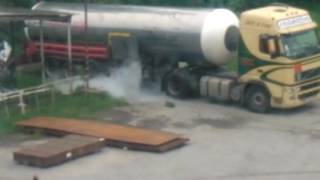

Перекачивание СО2

Полуприцеп-цистерна ЦЖУ-10 предназначен для  транспортировки  жидкой  низкотемпературной  двуокиси  углерода  от  производителя  или  хранилища до места потребления.



Конструкция  представляет  собой  полуприцеп-цистерну на шасси STEELBEAR (ОАО «ВОМЗ»).

Полуприцеп-цистерна ЦЖУ-10  обеспечивает:

Заправку и слив жидкой углекислоты

Хранение и транспортировку жидкой углекислоты  без потерь продукта в течение 5 суток

Визуальный контроль массы и рабочего давления  продукта  при  заправке,  в  процессе  хранения  и  выдачи.

Полуприцеп цистерна ППЦ 30-31-3 УСТ 94651 (прямая рама) id5765

Внутренний  сосуд   резервуара  изготовлен  из  низколегированной углеродистой стали 09Г2С. Изоляция   резервуара  выполнена  из  высококачественного  двухкомпонентного  жесткого  пенополиуретана,  имеющего  отличные  теплоизоляционные  и  гигроскопические  свойства, не пропускающего влагу к поверхности  сосуда,  что  защищает  резервуар  от  коррозии  и  обеспечивает  длительное  хранение  углекислоты  со среднесуточным подъёмом давления не более  0,08  МПа  при  среднесуточной  температуре  окружающей среды +30oС.

Внешний  защитный  кожух   резервуара  изготовлен  из  листовой  нержавеющей  стали  (AISI  430)  или  оцинкованной  стали  покрытой  светоотражающей  порошковой  полиэфирной  эмалью (RAL 9003).

Для  измерения  уровня,  объема  и  массы   жидкой  двуокиси  углерода  в  резервуаре  в  стандартном  исполнении  используется  преобразователь  магнитный  поплавковый  или  уровнемер-диффманометр  (измерение  только  массы СО2).

В  систему  безопасности   резервуаров  входят  два  предохранительных  клапана,  смонтированные  на  клапане-переключателе,  позволяющем производить их проверку и ремонт  без остановки и опорожнения резервуара и одна  предохранительная мембрана .

Наполнение и выдача углекислоты производится  через  шаровые  краны.  Вся  арматура  выполнена  из специальной низколегированной углеродистой  стали 09Г2С.

По желанию заказчика может оснащаться: насосом  для  перелива  жидкой  углекислоты производительностью 10 т/ч. холодильником, в комплекте с которым образует  систему длительного хранения газа.

Срок эксплуатации резервуаров – 15 лет.  Гарантийный срок эксплуатации – 1 год.

» Скачать технические характеристики

» Дополнительное оборудование и запасные части для ЦЖУ

» Скачать дополнительное оборудование и запасные части для ЦЖУ

» Смотреть сертификат соответствия ТР ТС 032/2013
